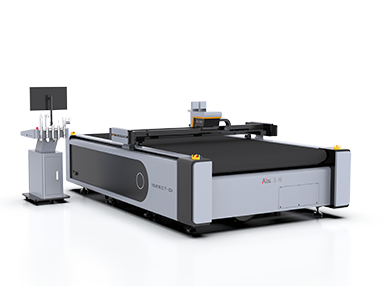

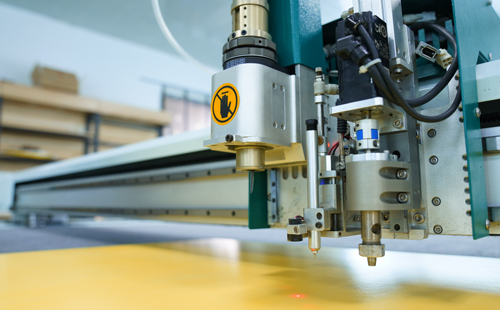

復合材料切割機

  • LC8專業適用于各種復合材料切割下料，可根據材料特性定制自動化流水線方案

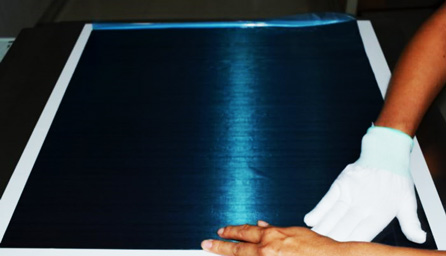

    應用材料：碳纖維布、預浸料、玻璃纖維布、預制體、碳?xì)帧⒎季]纖維布、石墨紙、石墨氈、復合布等材料

    設備優勢：精度高、速度快、切割效果好，智能省料，不改變材料特性

機器優勢

  • 數控切割，普工2h即上崗

  • 智能排料，比人工省料10%+

  • 臺灣導軌傳動，精度±0.1mm

  • 自研系統，效率是人工的四倍以上

  • 人工裁切不標準，材料浪費

  • 定制方案，適用上百種材料切割

  • 無煙、無味，不改變材料特性

  • 定制機型，防塵、防靜電

機器參數
  • 型 號
    AOL-LC8
  • 工作臺面
    1600x2500 / 1800x2500 / 2100x2500mm / 定做
  • 定位精度
    ±0.01mm
  • 切割速度
    0-2000mm/s
  • 安全裝置
    紅外線感應
  • 支持文件
    AI、PLT、DXF、CDR等
  • 傳動系統
    伺服電機、齒條傳動
  • 選配功能
    多種刀具、工業相機識別、防爆、防塵、流水線、機械手臂等

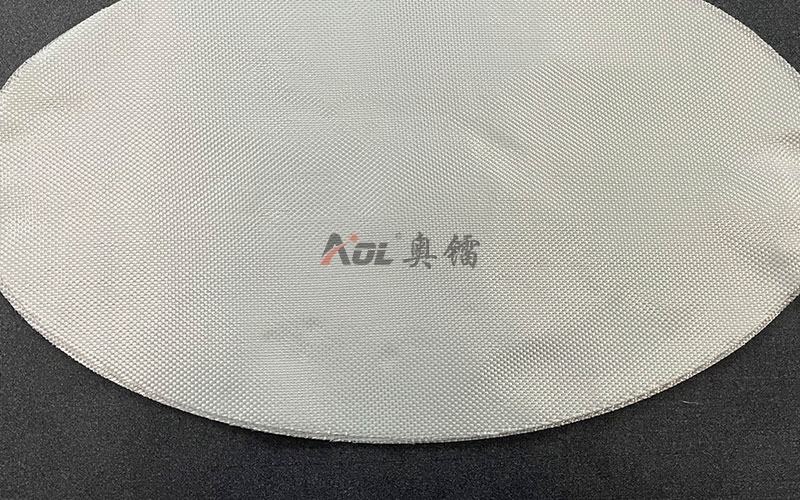

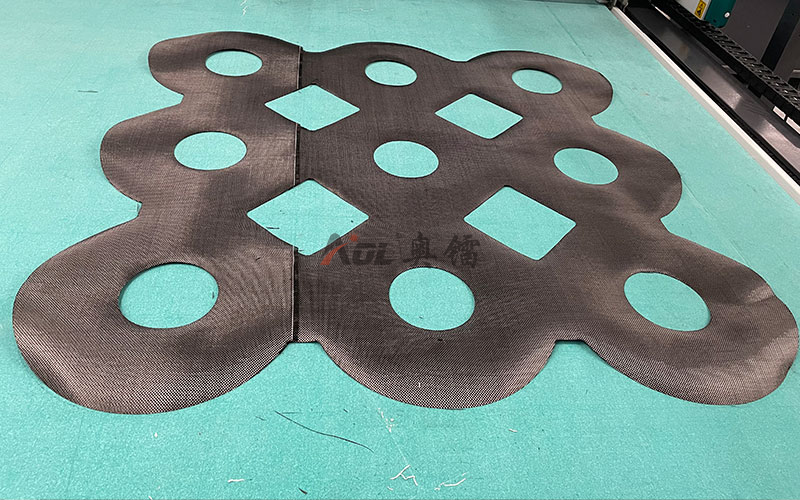

復合材料切割機切割樣品
能效對比
  • 切割速度
  • 切割精度
  • 材料利用
  • 切割成本

異形裁切的速度快且連貫,完美應對各種復雜形狀

2000mm/s

設備切割速度

300mm/s

人工切割速度

切割結果與設計要求零誤差

±0.1mm

設備切割精度

±0.7mm

人工切割精度

先進的切割技術能夠顯著降低廢料產生，提升整體材料利用率

99.6%

設備切割利用率

78%

人工切割利用率

機器切割實現了全自動化操作，減少了對人工的依賴，顯著降低了人工成本

10度/h耗電量

設備切割成本

300元/人

人工切割成本

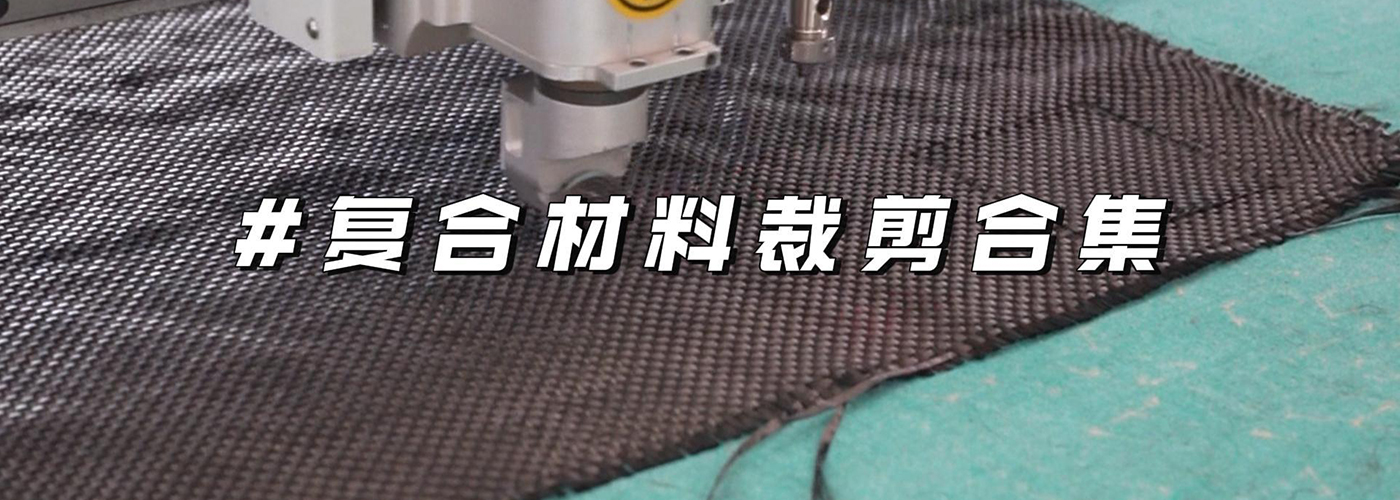

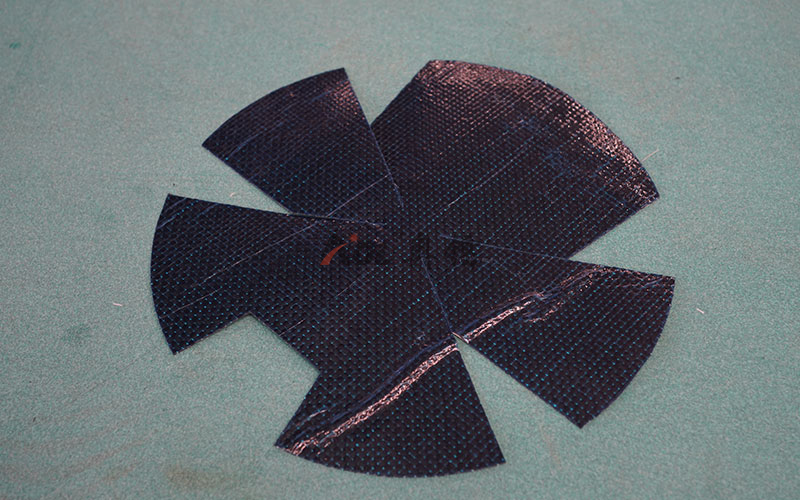

切割案例
  • 玻纖布裁剪
  • 石墨氈切割

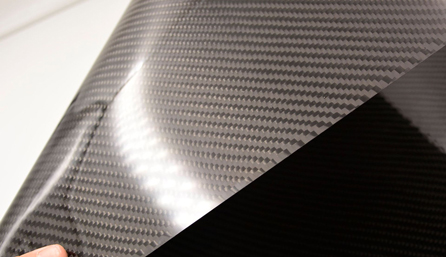

  • 碳纖維布裁切
  • 碳?xì)智懈钚Ч?/div>
  • 預浸料切割
  • 石墨板切割
-->

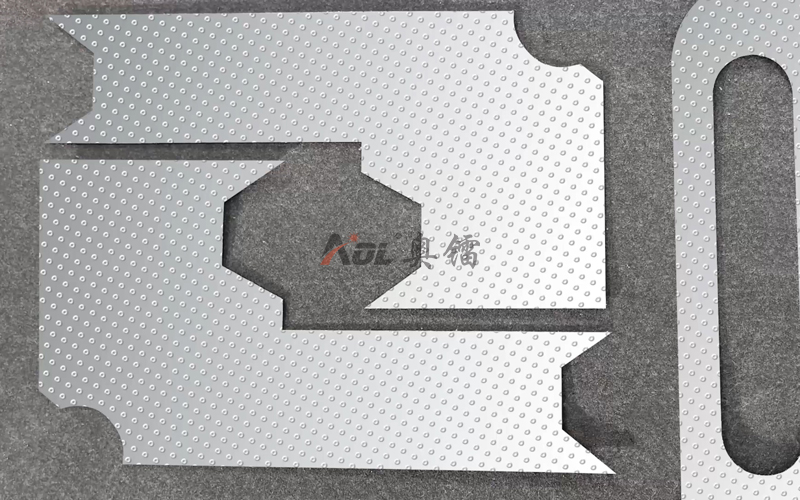

玻纖布裁剪

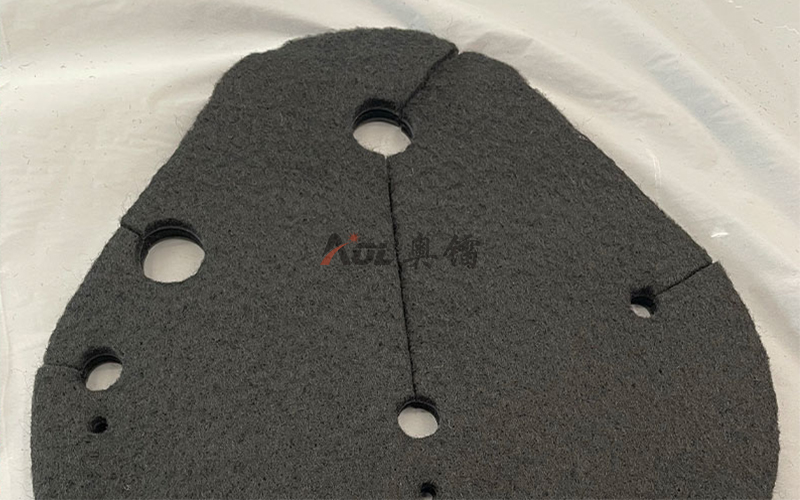

石墨氈切割
碳纖維布裁切

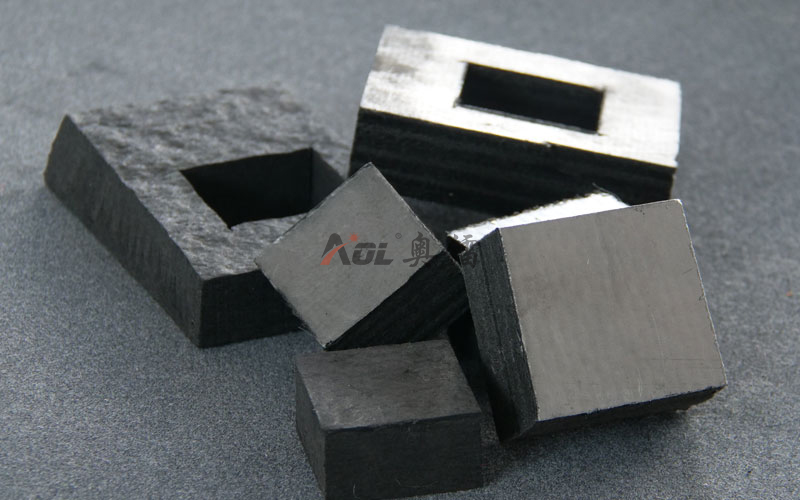

碳?xì)智懈钚Ч?/div>

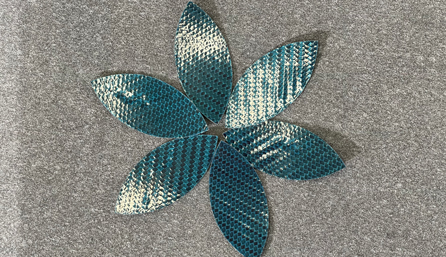

預浸料切割
石墨板切割

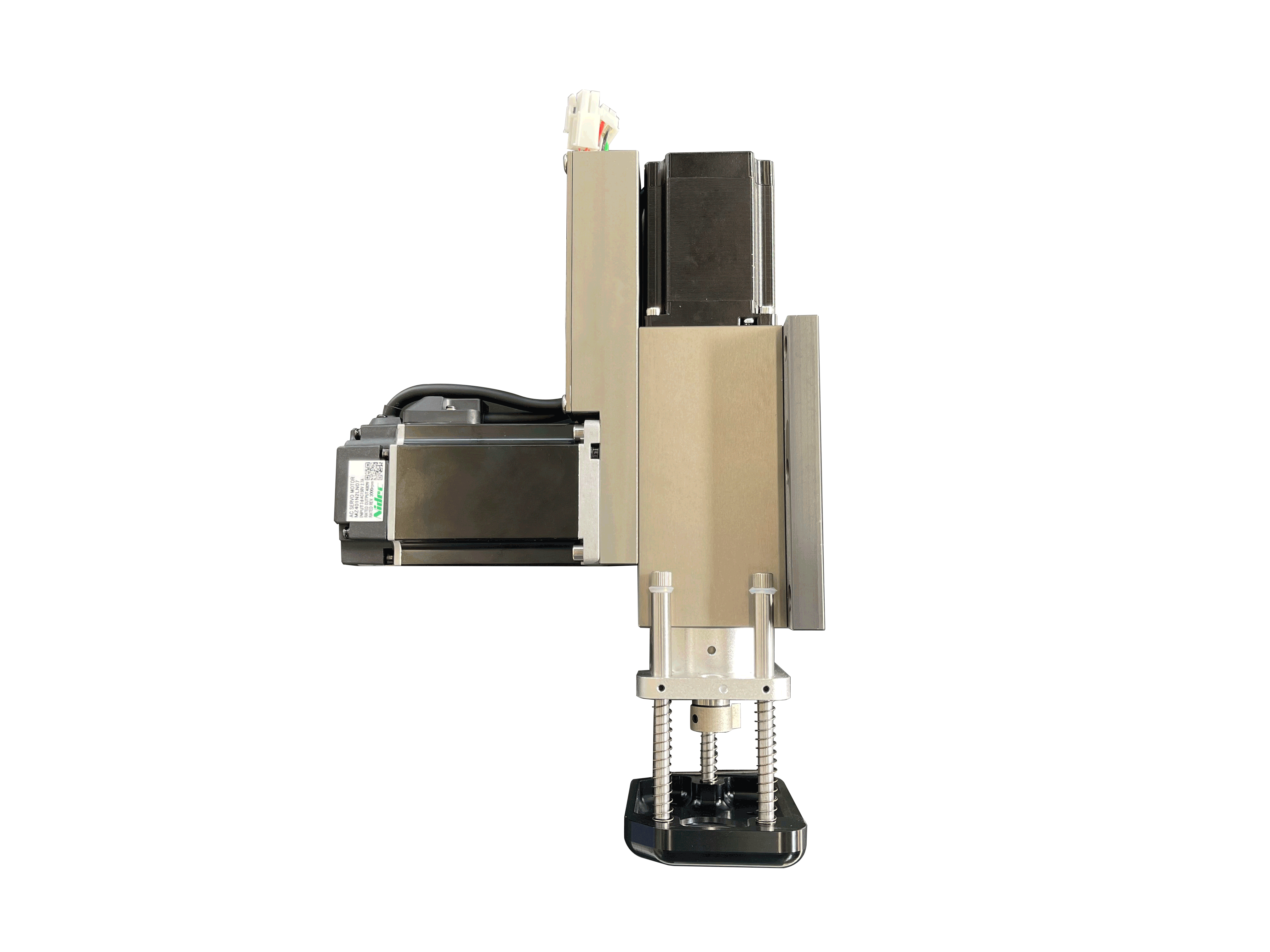

刀具介紹
  • 振動刀

    振動刀

  • 圓刀

    圓刀

  • 氣動刀

    氣動刀

  • 伺服銑刀

    伺服銑刀

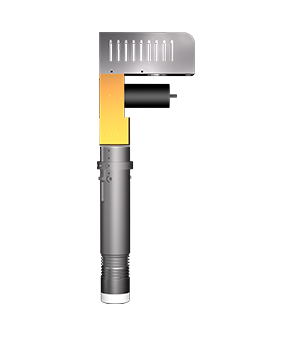

振動刀
振動刀
  • 伺服電機控制刀片上下高頻振動切割
  • 適用碳纖維預浸料、玻璃纖維預浸料、小于5mm以?xún)?nèi)的碳?xì)智懈?/div>

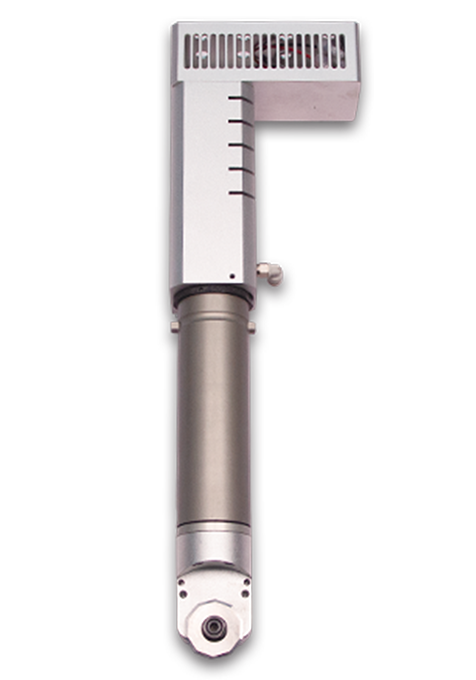

圓刀
圓刀
  • 電機驅動刀片高速旋轉切割材料、切割邊緣無掛絲無毛刺，適合切割各類編織材料。
  • 適用玻璃纖維布、碳纖維布、碳布、芳綸纖維混編布等編織布裁剪，裁剪不散邊

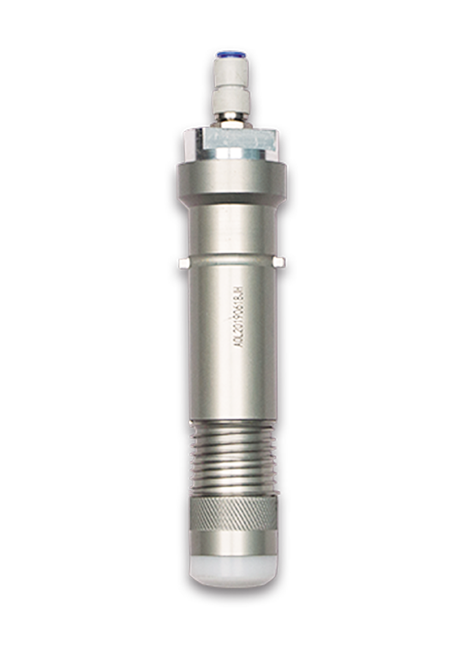

氣動刀
氣動刀
  • 氣體控制機械實現往復切割，動能更大，最厚可切割100mm
  • 此款刀具具有極高的動能，適用100mm以?xún)?nèi)的碳?xì)帧⑻疾?、預制體切割
伺服銑刀
伺服銑刀
  • 銑刀是利用刀片沿著Y軸旋轉切割的刀具，此刀具切割動能最強
  • 此刀具使用厚度小于2mm以?xún)?nèi)的，碳纖維板、玻璃纖維板材料切割，以及環氧樹脂板切割
